TCP状态机和Linux网络编程

TCP协议是传输层的可靠数据传输协议，是有连接、面向字节流的。TCP协议支持流量控制和拥塞控制，是一种广泛应用的协议。

与停等协议、比特交换协议等可靠传输协议类似，TCP协议也可以用状态机来表示。在Linux中，用了11种状态表示TCP协议的执行，便于人们了解当前连接处于什么阶段。当然，实际中TCP的行为比状态机中的更复杂，与实现可靠传输、流量控制和拥塞控制相关的状态被省略了。

TCP状态机

下图展示了TCP状态机中的11种状态。注意连接中的一方只能走完其中部分的状态，客户端和服务端的状态变化是不同的，它们经历的状态在图中分别用实线和虚线表示。

TCP状态机¹

若我们想实现一个基于TCP协议的服务器，并对外提供服务，就不得不与TCP状态机打交道。只有了解这些状态的含义，才能提升网络编程和调试的效率。

在Linux中，与TCP协议打交道的函数主要有listen、accept、connect和close。为了与TCP打交道，我们还需要借助套接字这一内核提供的接口，与之相关的函数有socket和bind。

可以用打电话的过程来类比借助TCP协议进行网络通信的过程。首先，我们要购买一部手机，这样才有打电话的前提条件，即与电信系统的接口，这就是socket()函数负责的业务，向内核申请一个套接字。有了手机还不够，我们需要手机号，用来代表我们的身份。申请一个手机号并将SIM卡插入手机，这就是bind()函数所做的，将协议地址与套接字绑定。在TCP协议中，协议地址即IP+端口号，可以通过这个地址找到网络上确定的一个端点，就像可以通过手机号找到我们购买的手机。做好上面的准备工作后，我们将手机开机，打开手机铃声，这样有人打电话就能被我们听到，这就是listen()函数所做的。输入手机号，拨通电话，connect()至对方手机，对方听到后accept()，此时对方屏幕上也显示了我们的手机号码。在使用read()和write()通话结束后，close()。

网络编程模型

基于上面介绍的函数，使用TCP协议通信的客户端-服务端网络编程模型可由下图表达：

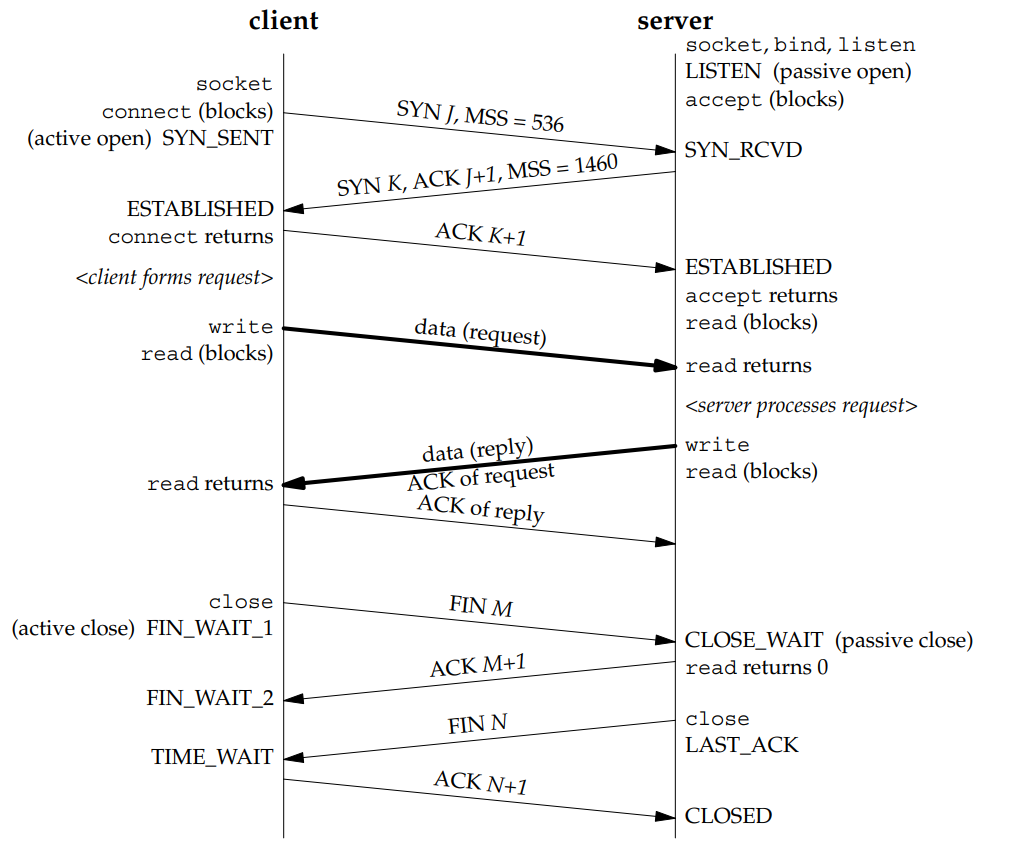

客户端-服务端 网络编程模型¹

具体地，各个函数在调用后会产生如下的行为：

• socket：传入使用的协议和套接字类型，让系统创建一个（主动）套接字，以进程文件描述符形式返回；
• bind：将socket创建的套接字与特定的协议地址绑定，使这个套接字在系统中有了身份；
• listen：将socket创建的套接字转为被动套接字，通知内核在网络上收到指向这个socket对应的协议地址的包时，转发到该套接字上（listenfd）。调用该函数后，TCP状态机从CLOSED转为LISTEN；
• accept：告知内核从连接就绪队列中获取一个客户端连接，此时会针对该连接创建一个新的套接字（**connfd**）用于服务器后续与客户端之间的交互。listenfd和connfd是不一样的，若用4元组（源地址：源端口，目的地址：目的端口）表示TCP连接，则listenfd通常为（*:, *:*），而`connfd`为（:, :）。在创建时，若`listenfd`中的源地址为通配符地址，则server_addr取客户端报文中的目的地址。server_addr可能有多个，例如服务器有多个网卡。
• close：减少套接字对应文件描述符的引用计数，当计数为0时，标记套接字为已关闭，不得再向其读写。当然，如果底层的数据缓冲区中仍有数据未发送，还会继续完成发送。（是的，这意味着当我们对套接字write时，数据不是立马就发送出去了。同时，还存在数据重传现象。）服务端通常是被动关闭，调用该函数时，从CLOSE_WAIT进入LAST_ACK。客户端则用该函数主动关闭连接，从ESTABLISHED进入FIN_WAIT_1；
• connect：由客户端发起，发起三次握手建立TCP连接。首先，发送SYN主动开启连接，从CLOSED进入SYN_SENT状态。服务器收到后从LISTEN进入SYN_RCVD状态，并返回ACK和SYN，此为第二次握手。客户端收到后，发送ACK，此时双方进入ESTABLISHED状态。

三次握手，可以简化为两次吗？

要理解TCP为什么需要三次握手，而不是两次，要考虑网络中可靠传输协议的设计。在不可靠的网络中，可靠传输协议能够确保报文完整、按序、不重复地交付给应用层，而其面临的环境则是报文可能出错、丢失、（由于网络延时导致的）乱序和重复。任何报文都可能经历上述曲折，包括发起连接的SYN报文。如果TCP只要求两次握手，那么服务端每收到一个SYN报文就要开启一个连接，无法知晓该连接请求是“新鲜”的，还是经历了网络拥塞才迟迟到达的。如果是前者，那么服务端在返回ACK，交换各自的序列号后，客户端发现序列号正确，开始正常通信。如果是后者，客户端会发现是服务端回复的是过期的连接请求，期望服务器回复自己刚才重新发送的请求，则连接建立失败。

为避免历史错误连接的初始化，浪费服务器资源，TCP使用三次握手。²在最后一次握手时，客户端向服务器确认该连接请求是否“新鲜”，若“新鲜”，则建立连接，双方开始正常通信。否则，客户端发送RST终止连接。

TCP的握手过程¹

客户端使用connect函数发起三次握手，在服务端，内核负责处理连接的建立。具体而言，内核中维护了两个连接队列：连接就绪队列和连接未就绪队列。就绪意味着三次握手全部完成，双方进入ESTABLISHED状态，此时服务端已经可以用accept获取连接并与客户端交换数据。而未就绪队列中的连接仅完成了两次握手，服务器已发送ACK确认，等待客户端的再次回复。收到回复后，该连接随即加入就绪队列。

连接队列¹

在三次握手的过程中，双方要完成TCP连接中的一些重要设置。

在第一次和第二次握手时，双方要商定：

• TCP选项
  • 最大报文段（maximum segment size, MSS）：由于链路层有最大传输单元（maximum transmission unit, MTU）限制，通常为1500字节，因此传输层也要对最大报文段限制，最大可取到1460字节（除去了TCP和IP头各20字节）。当链路上有MTU小于最大值时，最小的MTU链路会成为整个连接的瓶颈。
  • 窗口缩放和时间戳：在高速网络中，TCP的接收窗口可以很大，超过65535，此时用缩放系数表示窗口的实际大小，即实际大小=窗口大小*缩放系数。引入时间戳后，可以用时间戳判断报文新旧，而不需要依赖序列号，因此也不用担心序列号重叠的问题。
• 初始序列号
  • 为了保证数据的有序交付，判断报文是否过期，TCP引入了序列号机制。为了安全性，连接双方会随机生成一个初始序列号。

在第二次握手时，客户端分配连接资源，如缓冲区。

在第三次握手时，服务端分配资源。

SYN Flood攻击与网络嗅探

在TCP三次握手中，如果客户端没有完成第三次握手，那么服务器会在一段时间后（如1分钟）释放未就绪连接的资源（如将其从未就绪队列中移除）。如果客户端发起大量的SYN包，服务器的未就绪队列会被耗尽，导致无法接收新的连接请求，从而无法提供服务。这是一种最简单的拒绝服务（Denial of Service, DoS）攻击。服务器可使用SYN cookies³策略防御。

SYN包还可以用于网络嗅探。向服务器不同端口发送SYN包，观察服务器反应。

• 返回ACK，说明该端口运行了某种服务。如果是熟知端口，那么很大可能该端口就是熟知端口对应的应用程序；
• 返回RST，说明该端口是开放的，只是没有运行对应的服务；
• 什么都没有返回，说明SYN被服务器防火墙阻断了。

握手可以是4次吗？

想到TCP是全双工的，参考4次挥手，理应可以用4次握手来建立连接，一次建立一个方向的连接。当两个方向连接都建立时，TCP连接正式建立。因此，网络中需要两个SYN包和两个ACK包。实际上，服务器返回客户端的ACK包中同时也设置了SYN。可以这么理解，SYN是服务器要发送的“数据”，占1个序列号，ACK则是捎带确认的。因为服务器除了SYN外没有额外数据要发送，因此4次握手可以压缩到3次。类似地，我们可以看到TCP状态机中，有“三次挥手”的情况，这也是因为服务器在收到客户端的FIN后，自己也没有额外数据要发送了，于是同时发送了ACK和自己的FIN，完成三次挥手。

再聊聊捎带确认

TCP使用捎带确认，即向对方发送消息时，顺便确认对方上次发来的消息序列号，以节省网络传输次数。但这不意味着总是要有消息发送时，才确认对方上次发来的消息。过迟的确认会导致对方计时器超时发起数据重传，这是我们不希望看到的。

在RFC 5681中，推荐如下确认规则：

• 数据按序到达时，延迟ACK。等待500ms后若没有收到其它按序到达的报文段，则发送ACK。若期间有新的报文段按序到达，则连同新的报文段一起返回ACK。
• 数据乱序到达，序列号高于期望值，立即发送ACK，以更快出发对端的三次冗余ACK快速重传。
• 新的数据填补了有序数据与乱序数据之间的全部或部分空缺时，立即发送ACK。

可以认为，捎带确认是在一切“正常”的情况下进行的，即没有触发以上需要立即回复ACK的条件，并且在服务端有数据要发送时，顺便确认上次客户端的消息。若有上述情况或其它立即情况（如需要返回RST的情况），则立即回复。

四次挥手中，发生了什么？

TCP是全双工的，因此连接要从两个方向分别关闭，一组握手对应于一个方向的关闭。为了确保完美关闭，TCP要保证4次握手中，4个报文段都被正确接收了。

理解TIME_WAIT

只有主动关闭的一方（通常是客户端）会进入TIME_WAIT。服务端虽然也会调用close，但通常是收到来自客户端的FIN包后才进入连接关闭的流程。在TIME_WAIT阶段，等待2MSL（maximum segment lifetime）后才彻底释放连接。实现TCP协议时，要指定MSL大小，在RFC 1122中为2分钟，大部分Linux中为30秒。设置MSL时，假设一个IP报文段在网络中经过最多255跳时，需要的时间不超过MSL的秒数。诚然，一个异常的报文段在MSL秒后，仍可能到达目的地，因此仍然需要处理这种情况。

主动关闭方进入TIME_WAIT状态的作用⁴：

• 保证被动关闭方顺利关闭，即确认对端已收到FIN对应的ACK；

• 防止迟来的数据段被后来创建的使用相同源地址、源端口、目的地址以及目的端口的 TCP 连接收到（这个4元组唯一确定一个TCP连接）。

如果主动关闭方（客户端）向对端的FIN包返回的ACK没被收到，被动关闭方（服务器）会认为FIN发送失败，进行重传。此时，如果客户端已经进入CLOSED状态，会对FIN包返回RST。在网络编程中，RST意味着出错，本来正常的关闭流程现在导致服务器进入了错误处理流程，这是我们不希望看到的。

另一方面，由于4元组（源地址：源端口，目的地址：目的端口）唯一确定了一个TCP连接，因此连接关闭后，很快可能又会有相同4元组的连接被创建。前一次连接中迟来的报文段会被新的连接收到，很可能产生错误接收。

以上两方面考虑中，2MSL都是必须的。首先，服务器需要1个MSL来发现客户端返回的ACK丢了，然后重传FIN包，需要1MSL到达客户端。客户端此时收到FIN包后会重置TIME_WAIT计时器，再次返回ACK。客户端等待2MSL后如果没有再次收到服务器的FIN包，则可确认服务器已经成功关闭了。此外，对于网络中还存在的冗余、延迟的请求包，需要1MSL让它们消失，还需要1MSL让请求的响应包消失。

处于TIME_WAIT的连接过多，到极限情况时，所有端口号都被占用。如果源地址、目的地址、目的端口确定时，所有源端口都在等待TIME_WAIT释放，那么此时就无法建立与目标服务器的连接了。

边界情况

状态图中给出了两个边界情况：

1. 双方同时发起关闭，各自进入CLOSING状态。在收到对方的确认ACK之后，不再发送ACK。由于双方都主动发起关闭，因此TCP连接的两个方向都被关闭了，自然完成了4次挥手的过程。当然，此时进入的仍然是TIME_WAIT，需要再等待2MSL。
2. 服务端收到FIN后，立刻也调用了close关闭连接，同时捎带确认返回ACK。客户端收到后进入TIME_WAIT状态，同时发送ACK确认。此时，4次挥手被压缩到了3次。可见，4次挥手的本质就是要从两个方向分别关闭连接，因为TCP是全双工的。

总结

本文介绍了TCP状态机，展示了里面11种状态。介绍了基于TCP的客户端-服务端编程模型，以及其中用到的重要函数，说明这些函数与状态机之间的关系：

• socket：创建一个主动套接字；
• bind：将socket创建的套接字与特定的协议地址绑定；
• listen：服务器调用，将socket创建的套接字转为被动套接字。TCP状态机从CLOSED转为LISTEN；
• accept：服务器调用，告知内核从连接就绪队列中获取一个客户端连接；
• close：客户端主动关闭连接，从ESTABLISHED进入FIN_WAIT_1。服务端通常是被动关闭，从CLOSE_WAIT进入LAST_ACK；
• connect：由客户端发起，发起三次握手。首先，发送SYN主动开启连接，从CLOSED进入SYN_SENT状态，在收到ACK后进入ESTABLISHED。服务器第一次握手后从LISTEN进入SYN_RCVD状态，并返回ACK和SYN，收到客户端的ACK后，进入ESTABLISHED状态。

之后，我们讨论了三次握手与四次挥手，可以从TCP为全双工及使用捎带确认机制的角度理解为何是这两个数字。再考虑到网络环境总是“不靠谱”的，会出现数据包出错、丢失、乱序和重复，为了确保“所有”数据包完整、按序、不重复地到达，TCP引入了TIME_WAIT状态。这一设计背后的原因与TCP为什么不能只使用两次握手也是有重合的，因为“所有”包括建立连接和关闭连接时的SYN、FIN包。总结一下，即：

• 三次握手的作用：避免历史错误连接的初始化，浪费服务器资源；
• TIME_WAIT 状态的作用：
  • 保证被动关闭方顺利关闭，即确认对端已收到FIN对应的ACK；
  • 防止迟来的数据段被后来创建的使用相同源地址、源端口、目的地址以及目的端口的 TCP 连接收到（这个4元组唯一确定一个TCP连接）。
